RÜCKLEUCHTEN UND STANDLICHT: Austausch der Lampen

  • 1
  • 2
  • 3
  • 4
  • 5

Blinkleuchte/Rückleuchte und Bremsleuchte

Version mit kurzem Fahrgestell

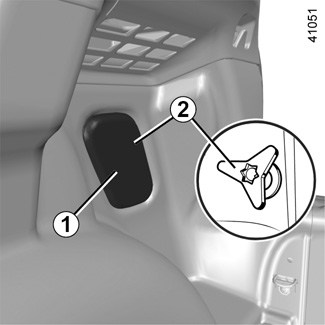

Den Gepäckraum öffnen, die Abdeckung 1 entfernen, um an die Schraube 2 zu gelangen, und die Schraube lösen.

Den Schlussleuchtenblock ausbauen.

Lösen Sie den Lampenträger um eine Vierteldrehung.

Tauschen Sie die Lampe aus.

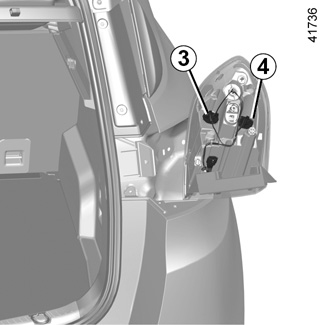

Blinkleuchten 3

Lampentyp: PY21W.

Bremsleuchte 4

Lampentyp: P21W.

Einbau

Gehen Sie beim Einbau in umgekehrter Reihenfolge vor und achten Sie darauf, die Kabel nicht zu beschädigen.

Die Lampen stehen unter Druck und können beim Austausch platzen.

Verletzungsgefahr!

Blink-, Brems- und Standlichtleuchten (Fortsetzung)

Fahrzeug mit langem Fahrgestell

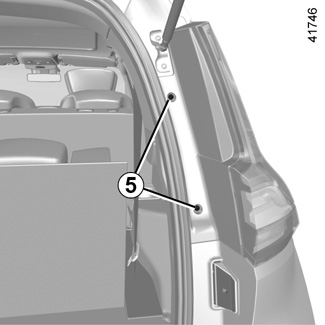

Die Heckklappe öffnen und die die Schrauben 5 mit einem Werkzeug entfernen.

Die Lampen stehen unter Druck und können beim Austausch platzen.

Verletzungsgefahr!

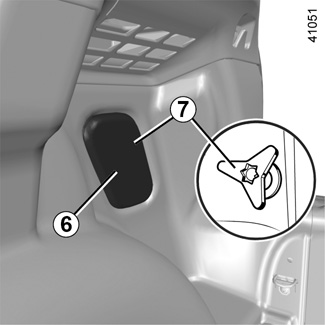

Den Gepäckraum öffnen, die Abdeckung 6 entfernen, um an die Schraube 7 zu gelangen, und die Schraube lösen.

Den Schlussleuchtenblock ausbauen.

Lösen Sie den Lampenträger um eine Vierteldrehung.

Tauschen Sie die Lampe aus.

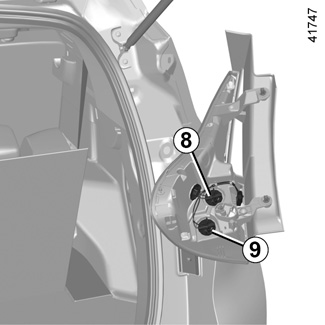

Blinkleuchten 8

Lampentyp: PY21W.

Bremsleuchte 9

Lampentyp: P21W.

Einbau

Gehen Sie beim Einbau in umgekehrter Reihenfolge vor und achten Sie darauf, die Kabel nicht zu beschädigen.

Rückfahrscheinwerfer

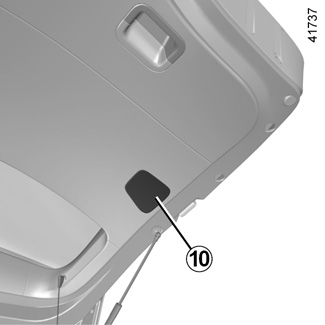

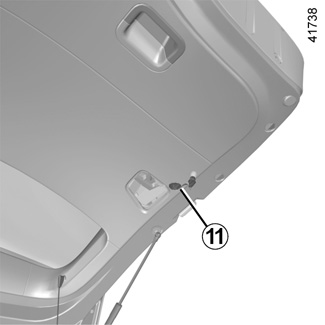

Im Gepäckraum die Abdeckung 10 an der Innenverkleidung der Gepäckraumklappe ausrasten.

Den Lampenträger 11 mit einer Vierteldrehung ausrasten.

Lampentyp: W16W

Einbau

Gehen Sie beim Einbau in umgekehrter Reihenfolge vor und achten Sie darauf, die Kabel nicht zu beschädigen.

LED-Leuchten

Die Leuchten verfügen beim Einschalten des Standlichts über ein LED-System.

Wenden Sie sich für den Austausch der LEDs an eine Vertragswerkstatt.

Diese Beleuchtung ersetzt nicht ein defektes Standlicht.

Nebelleuchte12

Mit einem Schlitzschraubendreher o. Ä. die Klappe unter dem hinteren Stoßfänger lösen. Den jetzt zugänglichen Lampenträger zum Lösen in Richtung Fahrzeugmitte drehen.

Lampentyp: P21W.

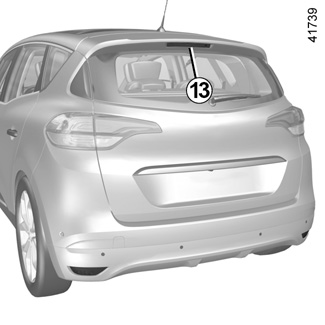

Dritte Bremsleuchte 13

Wenden Sie sich an eine Vertragswerkstatt.

Kennzeichenleuchten 14

Die Leuchte 14 zum Ausrasten nach rechts schieben (Bewegung A).

Den Deckel abnehmen, um an die Lampe zu gelangen.

Lampentyp: Soffittenlampe W5W.

Die Lampen stehen unter Druck und können beim Austausch platzen.

Verletzungsgefahr!

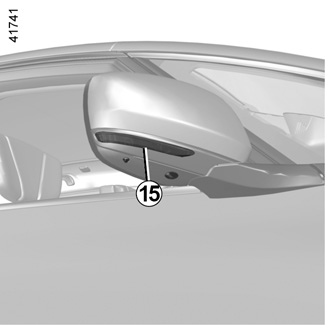

Seitenblinker 15

Wenden Sie sich an eine Vertragswerkstatt.
