DISPLAYS UND ANZEIGEINSTRUMENTE
Instrumententafel mit Anzeige in Meilen
(Möglichkeit der Umstellung auf km/h)
Fahrzeuge ohne Multimedia-Display

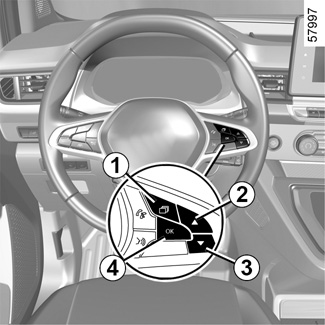

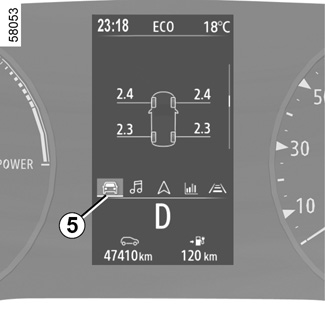

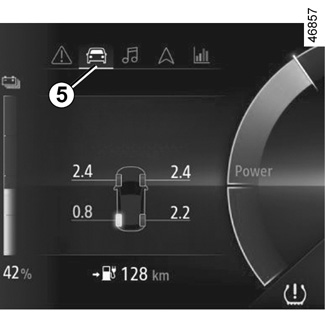

- Drücken Sie bei ausgeschalteter Zündung wiederholt 1, bis die Registerkarte „Fahrzeug“ 5 angezeigt wird;
- Drücken Sie wiederholt 2 oder 3, um auf „Einstellungen“ zuzugreifen und dann auf 4 „OK“;
- Wiederholen Sie den Vorgang, um auf „INSTR.TAFEL“ zuzugreifen und dann auf „Einheiten“.
Fahrzeuge mit Multimedia-Display
Wählen Sie bei stehendem Fahrzeug und laufendem Motor im Multimedia-Display das Menü „Einstellungen“ und anschließend in der Registerkarte „System“ den Menüpunkt „Einheiten“.
Hinweis: In beiden Fällen zeigt der Bordcomputer nach einem Abklemmen der Batterie automatisch die ursprüngliche Maßeinheit an.
Um in den vorherigen Modus zu wechseln, wiederholen Sie diesen Vorgang.
Weitere Informationen entnehmen Sie bitte der Multimedia-Bedienungsanleitung.
Um bestimmte Fahrerassistenzfunktionen zu verwenden, ist es erforderlich, die Maßeinheit in der Instrumententafel zu ändern, um die richtigen Informationen zu erhalten, wenn Sie in einem Land fahren, in dem die Geschwindigkeitseinheiten von den in Ihrem Fahrzeug standardmäßig eingestellten abweichen.
Ändern Sie diese Einstellungen aus Sicherheitsgründen nur bei stehendem Fahrzeug.

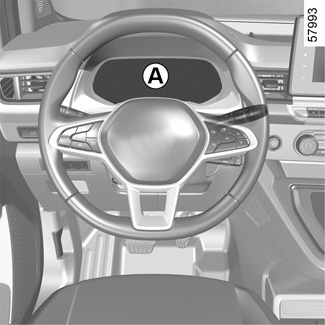

Instrumententafel A
Sie leuchtet beim Öffnen der Fahrertür auf. Beim Aufleuchten bestimmter Kontrolllampen erscheinen gleichzeitig Meldungen an der Instrumententafel.
Je nach Fahrzeug können Sie an Ihrer Instrumententafel persönliche Einstellungen bezüglich Inhalt und Farbwahl vornehmen.
Bei Fahrzeugen mit Multimedia-Bildschirm bitte die Geräteanweisungen beachten.
Bei Fahrzeugen ohne Multimedia-Display MENÜ FÜR PERSÖNLICHE EINSTELLUNGEN AM FAHRZEUG.

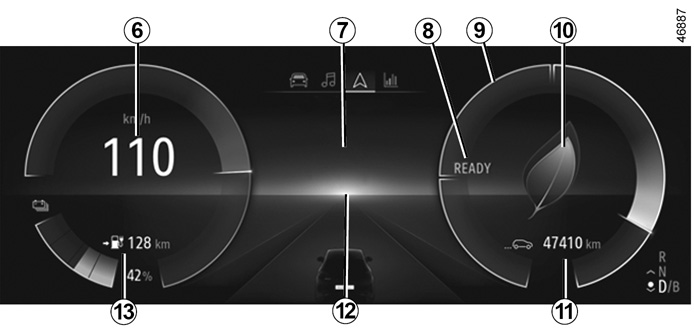

Tachometer 6
Warnton für Geschwindigkeitsüberschreitung
Je nach Fahrzeug und Land wird die Kontrolllampe angezeigt und ein Signal ertönt. Das Signal ertönt, sobald das Fahrzeug schneller als 120 km/h fährt.
Diese Kontrolllampe leuchtet, solange die Geschwindigkeit des Fahrzeugs über 120 km/h liegt.
Multimedia-Informationen 7
Je nach Fahrzeug können Sie Informationen vom Multimedia-Bildschirm (Kompass, Telefon, Navigation usw.) anzeigen.
Weitere Informationen entnehmen Sie bitte der Multimedia-Bedienungsanleitung.
Meldung fahrbereites Fahrzeug 8
Die Meldung „READY“ erscheint beim Starten des Motors und erlischt, wenn die Fahrzeuggeschwindigkeit mehr als 5 km/h erreicht.
Leistungsmesser 9 EMPFEHLUNGEN ZUR FAHRWEISE, ECO-FAHRWEISE
Anzeige des Fahrstils 10 EMPFEHLUNGEN ZUR FAHRWEISE, ECO-FAHRWEISE
Gesamt-Streckenzähler 11 BORDCOMPUTER: Fahrparameter
Bordcomputer 12 BORDCOMPUTER: Allgemeines
Voraussichtliche Reichweite 13.

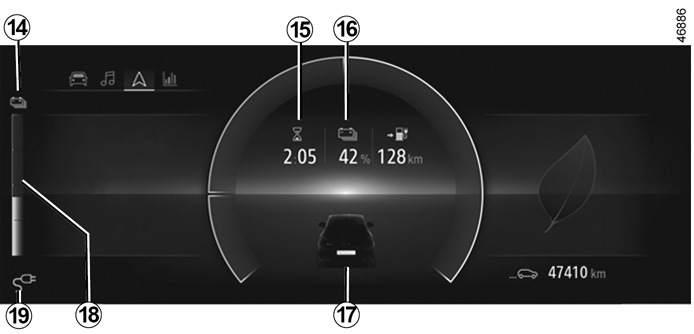

Verbleibende Ladezeit 15
Ladestand der Antriebsbatterie 16
Kontrolllampe Tür/Haube/Klappe 17
Zeigt an, wenn eine Tür, die Heckklappe oder die Ladeanschlussklappe offen bzw. nicht korrekt geschlossen ist.
Ladestand 18
Die Anzeige zeigt die verbleibende Energiemenge an.
Kontrolllampe Ladekabel angeschlossen 19
(je nach Fahrzeug)
Leuchtet auf, sobald das Ladekabel am Fahrzeug angeschlossen ist.
Reserve-Schwellenwert
Wenn der Ladezustand der Antriebsbatterie etwa 12 % erreicht, leuchten die Anzeige und die Kontrollleuchte 14 gelb und es ertönt ein Piepton.
Zur Optimierung Ihrer Reichweite REICHWEITE DES FAHRZEUGS: Empfehlungen.
Der Wert, bei dem das Fahrzeug liegen bleibt, wird in Kürze erreicht
Wenn der Ladezustand etwa 6 % erreicht, ertönt der Piepton erneut und die Anzeige leuchtet rot auf.
Wenn der Ladestand 5% erreicht, wird die Reichweite nicht mehr angezeigt.

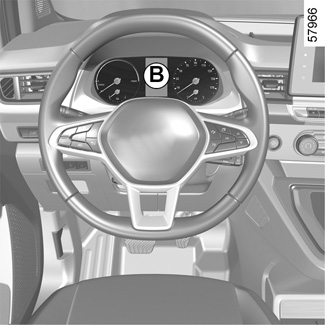

Instrumententafel B
Sie leuchtet beim Öffnen der Fahrertür auf. Beim Aufleuchten bestimmter Kontrolllampen erscheinen gleichzeitig Meldungen an der Instrumententafel.
Je nach Fahrzeug können Sie an Ihrer Instrumententafel persönliche Einstellungen bezüglich Inhalt und Farbwahl vornehmen.
Bei Fahrzeugen mit Multimedia-Bildschirm bitte die Geräteanweisungen beachten.
Bei Fahrzeugen ohne Multimedia-Display MENÜ FÜR PERSÖNLICHE EINSTELLUNGEN AM FAHRZEUG.

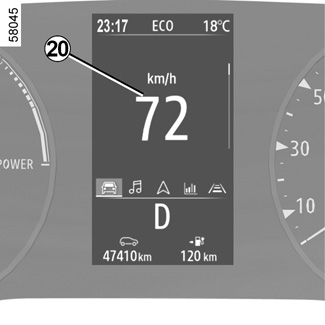

Ladestand 20
Die Anzeige zeigt die verbleibende Energiemenge an.
Reserve-Schwellenwert

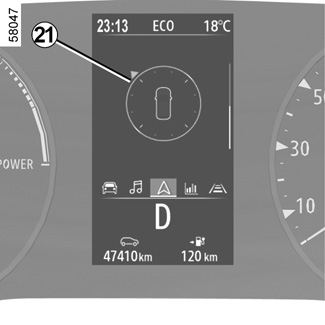

Wenn der Ladestand der Antriebsbatterie etwa 12 % erreicht, leuchten die Anzeige und die Kontrolllampe 21 gelb und es ertönt ein Piepton.
Zur Optimierung Ihrer Reichweite REICHWEITE DES FAHRZEUGS: Empfehlungen.
Der Wert, bei dem das Fahrzeug liegen bleibt, wird in Kürze erreicht
Wenn der Ladezustand etwa 6 % erreicht, ertönt der Piepton erneut und die Anzeige leuchtet rot auf.
Wenn der Ladestand 5% erreicht, wird die Reichweite nicht mehr angezeigt.

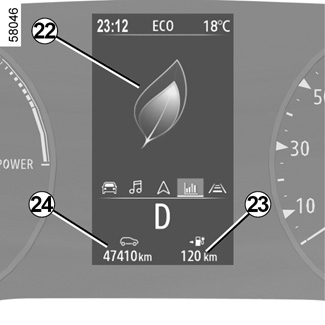

Meldung fahrbereites Fahrzeug 22
Die Meldung „READY“ erscheint beim Starten des Motors und erlischt, wenn die Fahrzeuggeschwindigkeit mehr als 5 km/h erreicht.
Multimedia-Informationen 23
Je nach Fahrzeug können Sie Informationen vom Multimedia-Bildschirm (Kompass, Telefon, Navigation usw.) anzeigen.
Weitere Informationen entnehmen Sie bitte der Multimedia-Bedienungsanleitung.
Anzeige des Fahrstils 24 EMPFEHLUNGEN ZUR FAHRWEISE, ECO-FAHRWEISE

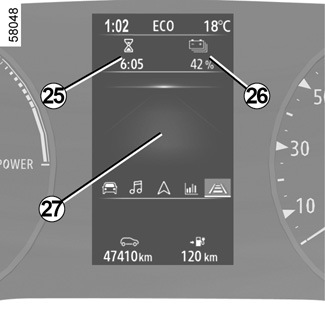

Voraussichtliche Reichweite 25.
Gesamt-Streckenzähler 26 BORDCOMPUTER: Fahrparameter
Verbleibende Ladezeit 27

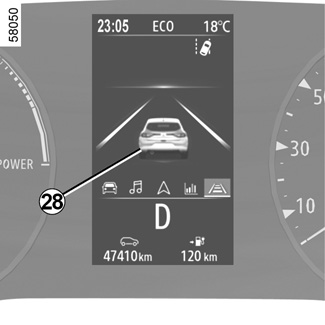

Ladestand der Antriebsbatterie 28

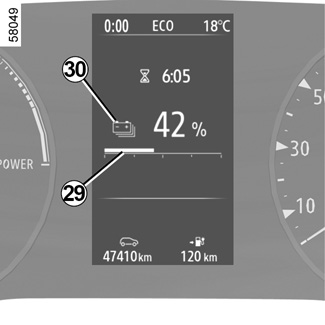

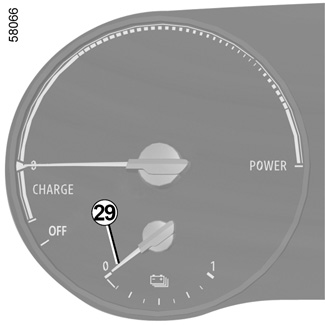

Bordcomputer 29 BORDCOMPUTER: Allgemeines
Kontrolllampe Tür/Haube/Klappe 30
Zeigt an, wenn eine Tür, die Heckklappe oder die Ladeanschlussklappe offen bzw. nicht korrekt geschlossen ist.
Tachometer 31 und, je nach Fahrzeug, 33
Lesen Sie Ihre Geschwindigkeit nur mit dem zugelassenen Tachometer ab 31.
Die Anzeige 33 dient zur Orientierung.
Verfügbare Leistungsstufe 32
Die Anzeige zeigt die aktuell verfügbare Motorleistung an. Dieser Wert kann je nach den äußeren Temperaturbedingungen und der verfügbaren Batterieleistung zwischen „min“ und „max“ variieren.
Stufe „max“ steht für die volle Kapazität des Motors, seine maximale Leistung zu liefern.
Warnton für Geschwindigkeitsüberschreitung
Je nach Fahrzeug und Land wird die Kontrolllampe angezeigt und ein Signal ertönt. Das Signal ertönt, sobald das Fahrzeug schneller als 120 km/h fährt.
Diese Kontrolllampe leuchtet, solange die Geschwindigkeit des Fahrzeugs über 120 km/h liegt.
