RÜCKFAHRKAMERA.

  • 1
  • 2
  • 3
  • 4
  • 5

Funktionsweise

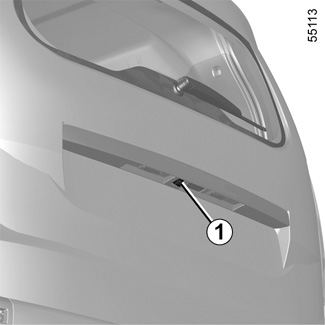

Je nach Fahrzeug überträgt, wenn der Rückwärtsgang eingelegt wird, die an der Heckklappe oder an der Flügeltür angebrachte Kamera 1 ein Bild des Bereichs hinter dem Fahrzeug an:

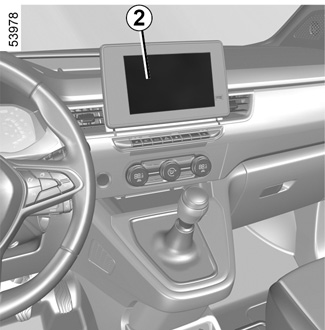

- das Multimedia-Display 2 zusammen mit einer oder zwei Maßlinien 5 und 6 (feststehend und beweglich);

oder

- den Rückspiegel 3 zusammen mit einer feststehenden Maßlinie 5;

oder

- das Rückfahrkamerasystem 4 zusammen mit einer feststehenden Maßlinie 5.

Dieses System verwendet mehrere Leitlinien für den Betrieb (beweglich für den Lenkeinschlag und fest für die Entfernung). Nutzen Sie anschließend bei Erreichen des roten Bereichs die Darstellung des Stoßfängers, um das Fahrzeug präzise abzustellen.

Feste Maßlinie 5

Die feste Maßlinie besteht aus Markierungen in den Farben AB und C, die den Abstand zum Fahrzeugheck angeben:

- A (rot): ca. 30 cm Abstand zum Fahrzeug;

- B (gelb): ca. 70 cm Abstand zum Fahrzeug;

- C(grün): ca. 150 cm Abstand zum Fahrzeug.

Diese Maßlinie ist feststehend und zeigt den Weg des Fahrzeugs bei gerade ausgerichteten Räder an.

Bewegliche Maßlinie 6

Diese ist blau dargestellt und zeigt die Fahrtrichtung in Bezug auf die Lenkradposition an.

Besonderheit

Darauf achten, dass die Kamera nicht verdeckt ist (durch Schmutz, Schlamm, Schnee, Beschlag,...).

Diese Funktion ist eine zusätzliche Hilfe. Sie kann niemals die Wachsamkeit und Verantwortung des Fahrers ersetzen.

Der Fahrer muss während der Fahrt immer auf plötzliche Gefahrensituationen gefasst sein: Bei allen Fahrmanövern sicherstellen, dass sich keine kleinen, schmalen und/oder sich bewegenden Hindernisse (Kinder, Tiere, Kinderwagen, Fahrräder, Begrenzungssteine, Pfosten usw.) im toten Winkel befinden.

Einstellung

Bei laufendem Motor können Sie über das Multimedia-Display 2 Hilfslinien hinzufügen oder entfernen und die Kamerabildeinstellungen (Helligkeit, Kontrast usw.) anpassen. Weitere Informationen entnehmen Sie bitte der Multimedia-Bedienungsanleitung.

Am Display wird ein spiegelverkehrtes Bild wie in einem Rückspiegel angezeigt.

Die Orientierungslinien entsprechen einer auf eine ebene Fläche projizierten Darstellung. Überlagern diese ein senkrecht stehendes oder auf dem Boden liegendes Objekt, dürfen sie nicht berücksichtigt werden.

Gegenstände, die am Rand des Displays erscheinen, werden möglicherweise verzerrt dargestellt.

Bei zu hellem Licht (Schnee, Fahrzeug in der Sonne usw.) kann das Kamerabild beeinträchtigt werden.

Wenn der Gepäckraum offen oder falsch geschlossen ist, wird die Meldung „Heckklappe offen“ auf dem Multimedia-Display angezeigt.
