EINPARKHILFE

  • 1
  • 2
  • 3
  • 4
  • 5

Funktionsprinzip

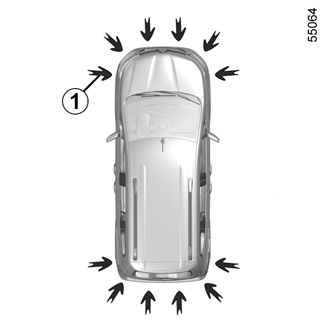

Durch Pfeile 1 markierte Ultraschallsensoren sind in den Stoßfängern verbaut und messen den Abstand zwischen dem Fahrzeug und Hindernissen.

Je nach Fahrzeug erkennt das System Hindernisse vor, hinter und neben dem Fahrzeug.

Die Einparkhilfe wird nur bei Fahrgeschwindigkeiten unter ca. 10 km/h aktiviert.

Die Einparkhilfe berücksichtigt keine Abschlepp- oder Tragesysteme, die vom System nicht erkannt werden.

Diese Messung äußert sich in akustischen Signalen, die mit zunehmender Annäherung an das Hindernis in immer kürzeren Abständen ertönen. Sie werden zu einem Dauerton, wenn das Hindernis noch ca. 20 bis 30 Zentimeter vom Fahrzeug entfernt ist.

Besonderheiten

Achten Sie darauf, dass die durch die Pfeile 1 gekennzeichneten Ultraschallsensoren nicht verdeckt sind (Verschmutzungen, Schlamm, Schnee...).

Diese Funktion ist eine zusätzliche Hilfe, die bei einer Rückwärtsfahrt durch Pieptöne den Abstand zwischen Ihrem Fahrzeug und einem Hindernis anzeigt.

Sie kann keinesfalls die Wachsamkeit und die Verantwortung des Fahrers beim Rückwärts-Fahren ersetzen.

Der Fahrer muss während der Fahrt immer auf plötzliche Gefahrensituationen gefasst sein: Bei allen Fahrmanövern sicherstellen, dass sich keine kleinen, schmalen und/oder sich bewegenden Hindernisse (Kinder, Tiere, Kinderwagen, Fahrräder, Begrenzungssteine, Pfosten usw.) im toten Winkel befinden.

Hinweis: Das Display 2 zeigt die Umgebung um das Fahrzeug an, zusätzlich werden Signaltöne ausgegeben.

Bevor die seitliche Erfassung aktiviert wird, müssen einige Meter gefahren werden.

Wenn alle Bereiche grau hinterlegt sind, wird die gesamte Fahrzeugkontur überwacht:

- A: Analyse der Umgebung des Fahrzeugs läuft;

- B: Analyse der Umgebung des Fahrzeugs durchgeführt.

Funktionsweise

Die meisten Gegenstände, welche sich vor, hinter und an den Seiten des Fahrzeugs befinden, werden erkannt.

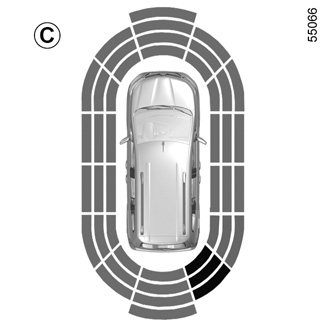

Bei Annäherung an das Hindernis ertönt das akustische Signal in immer kürzeren Abständen und zuletzt in ca. 20 cm Entfernung bei einem seitlichen Hindernis und ca. 30 cm bei einem Hindernis vor oder hinter dem Fahrzeug als Dauerton. Die grünen, orangefarbenen (bzw. gelben, je nach Fahrzeug) und roten Zonen werden auf dem Display C angezeigt.

Wenn Sie beim Rangieren mit dem unteren Fahrzeugbereich gegen eine Beton-Wegmarke, einen hohen Bordstein oder andere straßenbauliche Einrichtungen stoßen, kann das Fahrzeug beschädigt werden. Es kann beispielsweise zur Verformung einer Achse kommen.

Lassen Sie Ihr Fahrzeug gegebenenfalls von einer RENAULT Vertragswerkstatt überprüfen, um jegliches Unfallrisiko auszuschließen.

Erfassung von seitlichen Hindernissen

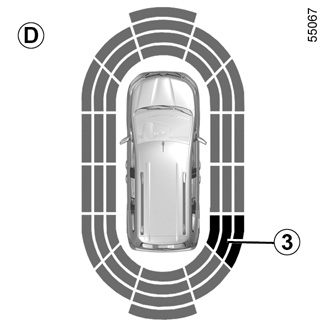

Je nach Ausrichtung der Räder bestimmt das System die Fahrtrichtung des Fahrzeugs und macht Sie gegebenenfalls auf die Gefahr eines Zusammenpralls mit einem Hindernis 3 seitlich vom Fahrzeug aufmerksam.

Wenn ein Hindernis seitlich vom Fahrzeug erkannt wird:

- Besteht die Gefahr eines Aufpralls, ertönen bei Annäherung an das Hindernis akustische Signale in immer kürzeren Abständen bis nur noch ein Dauerton wahrnehmbar ist. Die grünen, orangen und roten Bereiche werden im Display D angezeigt.

- Wenn keine Aufprallgefahr besteht, ertönt kein akustisches Signal bei Annäherung an das Hindernis. Die grünen, orangen und roten Bereiche werden schraffiert im Display D angezeigt.

Hinweis: Wird während eines Fahrmanövers die Fahrtrichtung geändert, wird die Gefahr einer Kollision mit einem Hindernis möglicherweise verspätet signalisiert.

Fahrzeuge mit Multimedia-Display

Aktivieren/Deaktivieren

Informationen zum Aktivieren oder Deaktivieren der verschiedenen von den Ultraschalldetektoren abgedeckten Zonen vom Multimedia-Display 4 aus finden Sie in den Multimedia-Anweisungen.

Wählen Sie „ON “ oder „OFF“.

Einstellungen

Je nach Fahrzeug können bei laufendem Motor bestimmte Einstellungen vom Multimedia-Display 4 aus geändert werden. Weitere Informationen entnehmen Sie bitte der Multimedia-Bedienungsanleitung.

Lautstärke der Einparkhilfe

Stellen Sie die Lautstärke der Einparkhilfe ein, indem Sie auf + oder - drücken.

Ton des Systems

Damit kann der Systemton ausgewählt werden.

Deaktivierung des Tons des Systems

Den Ton der Einparkhilfe aktivieren oder deaktivieren.

Hinweis: Wenn Sie den Ton deaktivieren, werden Sie bei der Annäherung an ein Hindernis nicht mehr durch akustische Signale gewarnt.

Wenn der Motor gestartet wird, ruft das System die letzte vor dem Abschalten der Zündung gespeicherte Position wieder auf.

Bei Fahrzeuggeschwindigkeiten unter ca. 10 km/h können bestimmte Geräuschquellen (Motorrad, LKW, Presslufthammer usw.) die akustischen Signale der Einparkhilfe auslösen.

Fahrzeuge ohne Multimedia-Display

Aktivieren/Deaktivieren

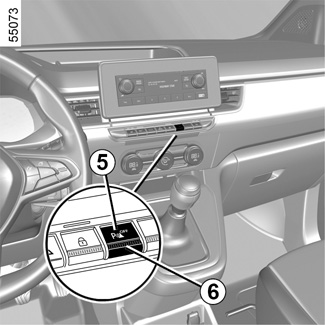

Drücken Sie bei stehendem Fahrzeug den Schalter 6, um die Einparkhilfe zu deaktivieren. Die Kontrolllampe 5 im Schalter leuchtet auf. Drücken Sie erneut den Schalter 6, um die Funktion zu aktivieren. Die im Schalter 5 integrierte Anzeige erlischt.

Wenn der Motor gestartet wird, ruft das System die letzte vor dem Abschalten der Zündung gespeicherte Position wieder auf.

Besonderheit bei Fahrzeugen mit Parkassistent vorne, hinten und seitlich

Sie können die Funktion auch über die Instrumententafel aktivieren/deaktivieren:

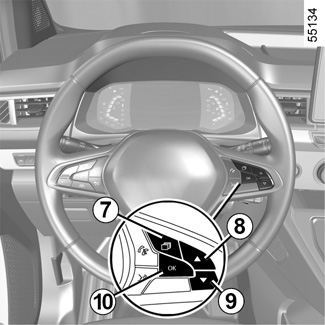

- Drücken Sie bei stehendem Fahrzeug die Taste 7 so oft wie nötig, um zur Registerkarte „Fahrzeug“ zu gelangen;

- Drücken Sie die Bedienelemente 8 oder 9 wiederholt, um das Menü „Einstellungen“ aufzurufen. Drücken Sie den Schalter 10 OK;

- Drücken Sie die Bedienelemente 8 oder 9 wiederholt, um das Menü „EINPARKHILFE“ aufzurufen. Drücken Sie den Schalter 10 OK ;

- Wählen Sie „ON“ oder „OFF“, um die Funktion zu aktivieren oder deaktivieren.

Wenn die Taste 6 nicht für die erneute Aktivierung des Parkassistenten verwendet werden kann, prüfen Sie an der Instrumententafel, ob die Funktion deaktiviert wurde. Informationen zur Reaktivierung finden Sie im Abschnitt „Besonderheit bei Fahrzeugen mit Parkassistent vorne, hinten und seitlich“.

Wenn Sie beim Rangieren mit dem unteren Fahrzeugbereich gegen eine Beton-Wegmarke, einen hohen Bordstein oder andere straßenbauliche Einrichtungen stoßen, kann das Fahrzeug beschädigt werden. Es kann beispielsweise zur Verformung einer Achse kommen.

Lassen Sie Ihr Fahrzeug gegebenenfalls von einer RENAULT Vertragswerkstatt überprüfen, um jegliches Unfallrisiko auszuschließen.

Einstellungen

- Drücken Sie bei stehendem Fahrzeug die Taste 7 so oft wie nötig, um zur Registerkarte „Fahrzeug“ zu gelangen.

- Drücken Sie die Bedienelemente 8 oder 9 wiederholt, um das Menü „Einstellungen“ aufzurufen. Drücken Sie den Schalter 10 OK ;

- Drücken Sie die Bedienelemente 8 oder 9 wiederholt, um das Menü „EINPARKHILFE“ aufzurufen. Drücken Sie den Schalter 10 OK ;

- wählen Sie „Signaltonlautstärke“, um die Lautstärke des Parkassistenten mit 8 oder 9 einzustellen.

Automatische Deaktivierung der Einparkhilfe

Das System deaktiviert sich:

- wenn die Fahrgeschwindigkeit ca. 10 km/h überschreitet;

- je nach Fahrzeug, wenn das Fahrzeug länger als etwa drei Sekunden steht und ein Hindernis erkannt wird (z.B. im Stau usw.);

- wenn sich das Fahrzeug bei Schaltgetrieben im Leerlauf befindet oder in Stellung N oder P bei Automatikgetriebe;

- wenn eine Störung festgestellt wird.

Hinweis: ist das Fahrzeug mit einer vom System erkannten Anhängerzugvorrichtung ausgestattet, wird nur die hintere Einparkhilfe deaktiviert.

Manuelles Deaktivieren der Einparkhilfe

Befindet sich vor den Ultraschallsensoren eine vom System nicht erkannte Zug-, Trag- oder Anhängerausrüstung, müssen Sie das System deaktivieren.

Funktionsstörungen

Wenn das System eine Funktionsstörung erkennt, ertönt bei jedem Einlegen des Rückwärtsgangs für ca. drei Sekunden ein Signalton, und in der Instrumententafel erscheint die Meldung „Einparkhilfe prüfen“. Wenden Sie sich an einen Vertragspartner.
