RÜCKFAHRKAMERA

  • 1
  • 2
  • 3
  • 4
  • 5

Funktionsweise

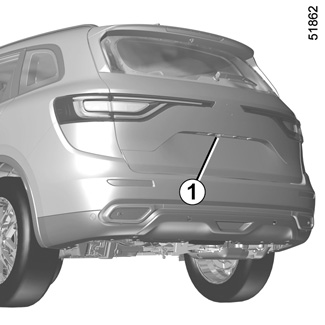

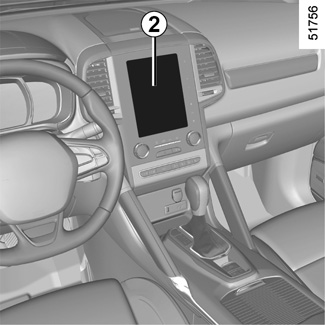

Beim Einlegen des Rückwärtsgangs übermittelt die Kamera 1, die sich an der Heckklappe befindet, ein Bild des rückwärtigen Bereichs des Fahrzeugs auf das Multimedia-Display 2, zusammen mit einer oder zwei Maßlinien 4 und 3 (einer beweglichen und einer festen).

Dieses System wird zunächst anhand einer oder mehrerer Maßlinien verwendet (bewegliche für Fahrtrichtung, feste für Abstand). Nutzen Sie anschließend bei Erreichen des roten Bereichs die Darstellung des Stoßfängers, um das Fahrzeug präzise abzustellen.

Feste Maßlinie 3

Die feste Maßlinie besteht aus Markierungen in den Farben AB und C, die den Abstand zum Fahrzeugheck angeben:

- A (rot): ca. 30 cm Abstand zum Fahrzeug;

- B (gelb): ca. 70 cm Abstand zum Fahrzeug;

- C (grün): ca. 150 cm Abstand zum Fahrzeug.

Diese Maßlinie ist feststehend und zeigt den Weg des Fahrzeugs bei gerade ausgerichteten Räder an.

Bewegliche Maßlinie 4

Sie wird blau auf dem Multifunktions-Display 2 angezeigt. Diese Führungslinie gibt je nach Lenkeinschlag die Fahrtrichtung an.

Besonderheit

Darauf achten, dass die Kamera nicht verdeckt ist (durch Schmutz, Schlamm, Schnee, Beschlag usw.).

Aktivierung, Deaktivierung der Rückfahrkamera

Wählen Sie auf dem Multifunktionsbildschirm 2 „Fahrzeug“, „EINSTELLUNGEN“, „EINPARKHILFE“ und dann „Rückfallkamera“. Aktivieren oder deaktivieren Sie die Rückfahrkamera und bestätigen Sie Ihre Wahl.

Sie können auch die Bildparameter der Kamera einstellen (Belichtung, Kontrast...).

Funktionsstörungen

Wenn der Rückwärtsgang eingelegt ist und ein Funktionsfehler erkannt wird, wird auf dem Multimedia-Bildschirm vorübergehend ein schwarzer Bildschirm 2 angezeigt.

Ursächlich hierfür kann eine die Kamera oder den Bildschirm beeinträchtigende Störung sein (Klarheit, Standbild, verzögerte Kommunikation usw.).

Wenn die vorübergehende Anzeige des schwarzen Bildschirms bestehen bleibt, wenden Sie sich bitte an einen Vertragspartner.

Am Display wird ein spiegelverkehrtes Bild wie in einem Rückspiegel angezeigt.

Die Maßlinien entsprechen einer Darstellung auf ebener Fläche; diese Maße gelten nicht, wenn sie von einem senkrechten oder auf dem Boden abgestellten Gegenstand überlagert werden.

Gegenstände, die am Rand des Displays erscheinen, werden möglicherweise verzerrt dargestellt.

Bei zu starkem Licht (Schnee, Fahrzeug in der Sonne usw.) kann das Kamerabild beeinträchtigt werden.

Wenn die Heckklappe offen oder nicht richtig geschlossen ist, erscheint die Meldung „Heckklappe offen“ und das Bild der Kamera verschwindet.

Diese Funktion ist eine zusätzliche Hilfe. Sie kann niemals die Wachsamkeit und Verantwortung des Fahrers ersetzen.

Der Fahrer muss während der Fahrt immer auf plötzliche Gefahrensituationen gefasst sein: Achten Sie deshalb beim Rückwärtsfahren stets auf bewegliche Hindernisse (wie Kinder, Tiere, Kinderwagen, Fahrräder usw.) bzw. auf zu kleine oder zu schmale Hindernisse, wie zum Beispiel Steine oder Pfosten.

Unterschied zwischen der geschätzten Entfernung und der tatsächlichen Entfernung

Rückwärtsfahrt in Richtung einer steilen Steigung

Die festen Maßlinien 3 zeigen Objekte näher, als sie tatsächlich sind.

Die auf dem Display angezeigten Objekte sind auf der Steigung tatsächlich weiter weg.

Wenn das Display ein Objekt bei D anzeigt, liegt die tatsächliche Entfernung des Objekts bei E.

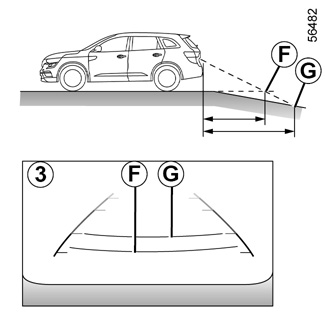

Rückwärtsfahrt in Richtung eines steilen Gefälles

Die festen Maßlinien 3 zeigen Objekte in weiteren Entfernungen als sie tatsächlich sind.

Daher sind die auf dem Bildschirm angezeigten Objekte tatsächlich näher auf dem Abhang.

Wenn das Display ein Objekt bei G anzeigt, liegt die tatsächliche Entfernung des Objekts bei F.

Rückwärtsfahrt in Richtung eines hervorstehenden Objekts

Position H erscheint weiter als Position J auf dem Bildschirm. Dennoch hat Position H die gleiche Entfernung wie Position K.

Die von den festen und beweglichen Maßlinien angegebene Fahrtrichtung berücksichtigt die Höhe des Objekts nicht. Es besteht also die Gefahr, dass das Fahrzeug beim Rückwärtsfahren in Richtung Position K gegen das Objekt stößt.
