RÜCKFAHRKAMERA

  • 1
  • 2
  • 3
  • 4
  • 5

Funktionsweise

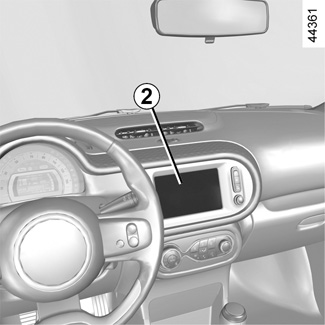

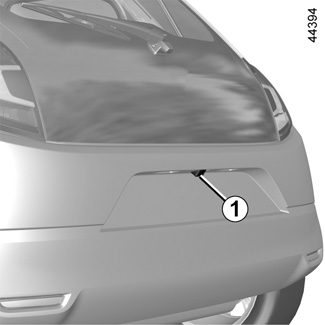

Beim Einlegen des Rückwärtsgangs (und bis zu fünf Sekunden nach dem Einlegen eines anderen Gangs) überträgt die neben den Leuchten positionierte Kamera 1 die Sicht hinter dem Fahrzeug - ergänzt durch eine feste und eine dynamische Maßlinie - auf den Multimedia-Bildschirm 2.

Dieses System wird zunächst anhand einer oder mehrerer Maßlinien verwendet (bewegliche für Fahrtrichtung, feste für Abstand). Nutzen Sie anschließend bei Erreichen des roten Bereichs die Darstellung des Stoßfängers, um das Fahrzeug präzise abzustellen.

Hinweis:

- Achten Sie darauf, dass die Rückfahrkamera nicht verdeckt ist (Verschmutzungen, Schlamm, Schnee usw.).

- Je nach Fahrzeug können vom Multimedia-Bildschirm 2 aus bestimmte Einstellungen angepasst werden. Weitere Informationen entnehmen Sie bitte der Multimedia-Bedienungsanleitung.

Diese Funktion dient als zusätzliche Fahrhilfe. Sie kann niemals die Wachsamkeit und Verantwortung des Fahrers ersetzen.

Der Fahrer muss beim Fahren immer auf plötzliche Gefahrensituationen gefasst sein: achten Sie deshalb beim Rückwärtsfahren stets auf bewegliche Hindernisse (wie Kinder, Tiere, Kinderwagen, Fahrräder...) bzw. auf zu kleine oder zu schmale Hindernisse (mittelgroße Steine, dünne Pfosten...).

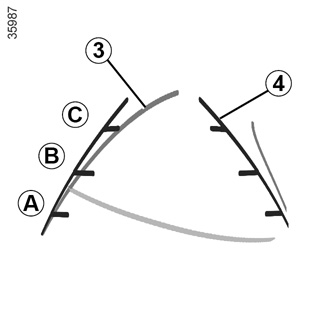

Bewegliche Maßlinie 3 (je nach Fahrzeug)

Dies wird blau im Multimedia-Display 2 angezeigt. Diese Maßlinie gibt je nach Lenkeinschlag die Fahrtrichtung an.

Feste Maßlinie 4

Die feste Maßlinie besteht aus Markierungen in den Farben AB und C, die den Abstand zum Fahrzeugheck angeben:

- A (rot): ca. 30 cm Abstand zum Fahrzeug;

- B (gelb): ca. 70 cm Abstand zum Fahrzeug;

- C (grün): ca. 150 cm Abstand zum Fahrzeug.

Diese Maßlinie ist feststehend und zeigt den Weg des Fahrzeugs bei gerade ausgerichteten Räder an.

Diese Funktion dient als zusätzliche Fahrhilfe. Sie kann niemals die Wachsamkeit und Verantwortung des Fahrers ersetzen.

Der Fahrer muss beim Fahren immer auf plötzliche Gefahrensituationen gefasst sein: achten Sie deshalb beim Rückwärtsfahren stets auf bewegliche Hindernisse (wie Kinder, Tiere, Kinderwagen, Fahrräder...) bzw. auf zu kleine oder zu schmale Hindernisse (mittelgroße Steine, dünne Pfosten...).

Am Display wird ein spiegelverkehrtes Bild wie in einem Rückspiegel angezeigt.

Die Maßlinien entsprechen einer Darstellung auf ebener Fläche; diese Maße gelten nicht, wenn sie von einem senkrechten oder auf dem Boden abgestellten Gegenstand überlagert werden.

Gegenstände, die am Rand des Displays erscheinen, werden möglicherweise verzerrt dargestellt.

Bei zu starkem Licht (Schnee, Fahrzeug in der Sonne usw.) kann das Kamerabild beeinträchtigt werden. Wenn der Gepäckraum offen oder nicht richtig geschlossen ist, leuchtet die Kontrolllampe 2 an der Instrumententafel auf und je nach Fahrzeug verschwindet das Bild der Kamera.
